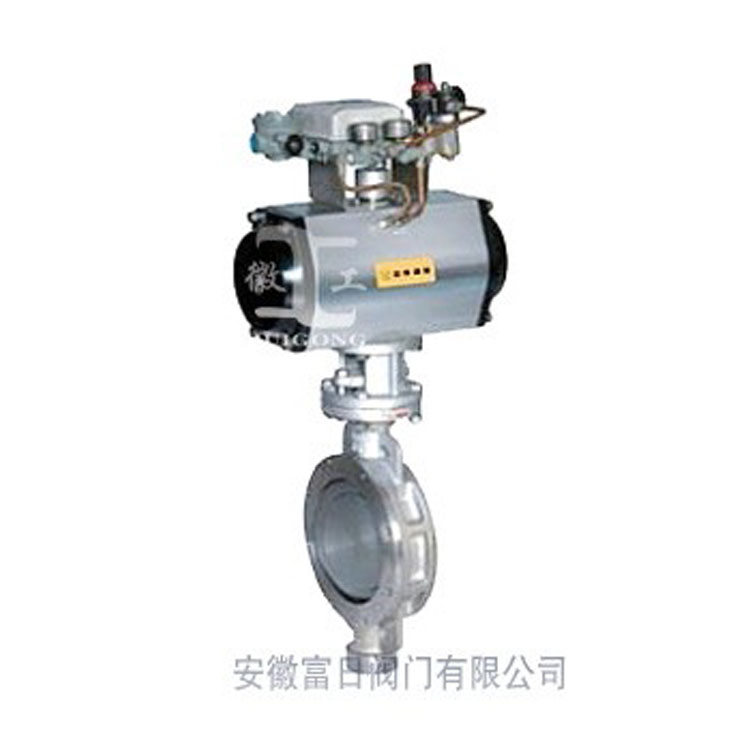

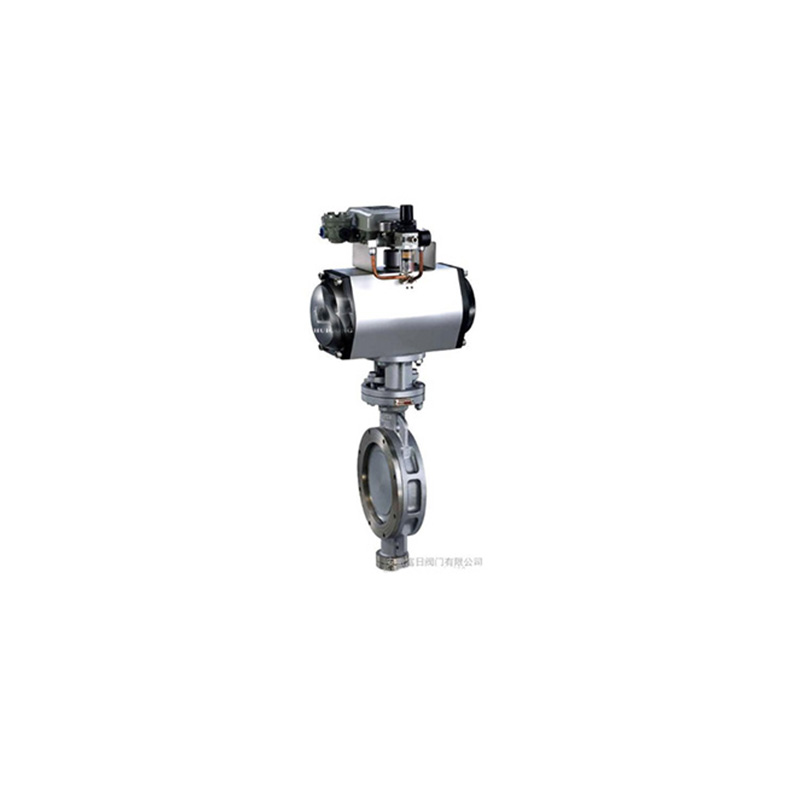

D673H對夾式硬密封氣動蝶閥
對夾式硬密封氣動蝶閥產品概述：
安徽富日閥門生產的對夾式硬密封氣動蝶閥廣泛用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。
對夾式硬密封氣動蝶閥產品特點：
1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠；
2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點；
3、軸向定位裝置，解決軸向密封面磨損泄漏的難題，傳動裝置可任意方向安裝；
4、過流面積大，流阻系數小，流通能力強；
5、抗老化、抗輻射、經久耐用；
6、密封可調節，10萬次壽命無泄漏。
對夾式硬密封氣動蝶閥產品性能規范：
| 公稱通徑DN | 50-1200 | |||||
| 公稱壓力MPa | 1.0 | 1.6 | 2.5 | |||
| 公稱壓力MPa | 強度試驗 | 1.5 | 2.4 | 3.75 | ||
| 密封試驗 | 1.1 | 1.76 | 2.75 | |||
| 材料 | 材料代號 | |||||
| C | P | R | ||||
| 主要零件 | 閥體 | WCB | 0Cr18Ni9 | 0Cr17**2 | ||
| 蝶板 | WCB | 0Cr18Ni9 | 0Cr17**2 | |||
| 閥桿 | 2Cr13 | 0Cr18Ni9 | 0Cr17**2 | |||
| 密封圈 | 不銹鋼 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -40℃~200℃ | |||||
| 執行器 | 型號 | GT或AW系列 | ||||
| 氣源壓力 | 0.3-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GB/T12238 | GB12221 | GB9113 | GB9131 | GB13927 | ||
對夾式硬密封氣動蝶閥產品連接尺寸：
公稱通徑 DN | 尺寸 | 執行器型號 （僅供參考） | |||||||
| L | H | D1（1.0） | D1（1.6） | D1（2.5） | n-d（1.0） | n-d（1.6） | n-d（2.5） | ||
| 50 | 43 | 112 | 125 | 125 | 125 | 4-14 | 4-14 | 4-18 | GTD-63 |
| 65 | 46 | 115 | 145 | 145 | 145 | 4-14 | 4-14 | 8-18 | GTD-83 |
| 80 | 49 | 120 | 160 | 160 | 160 | 4-18 | 4-18 | 8-18 | GTD-83C |
| 100 | 56 | 138 | 180 | 180 | 190 | 4-18 | 4-18 | 8-22 | GTD-110 |
| 125 | 64 | 165 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 | GTD-127 |
| 150 | 70 | 175 | 240 | 240 | 250 | 8-18 | 8-22 | 8-26 | GTD-127 |
| 200 | 71 | 208 | 295 | 295 | 310 | 8-18 | 12-22 | 12-26 | GTD-160或AW13 |
| 250 | 76 | 243 | 350 | 355 | 370 | 12-18 | 12-26 | 12-30 | GTD-190或AW13 |
| 300 | 83 | 283 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 | AW17 |
| 350 | 92 | 310 | 460 | 470 | 490 | 12-22 | 16-26 | 16-33 | AW17 |
| 400 | 102 | 340 | 515 | 525 | 550 | 16-22 | 12-30 | 16-36 | AW20 |
| 450 | 114 | 380 | 565 | 585 | 600 | 16-22 | 20-30 | 20-36 | AW20 |
| 500 | 127 | 410 | 620 | 650 | 660 | 20-22 | 20-33 | 20-36 | AW28 |
| 600 | 154 | 470 | 725 | 770 | 770 | 20-26 | 20-36 | 20-39 | AW28 |
| 700 | 165 | 550 | 840 | 840 | 875 | 24-26 | 24-36 | 24-42 | AW35 |
| 800 | 190 | 640 | 950 | 950 | 990 | 24-30 | 24-39 | 24-48 | AW35 |
| 900 | 203 | 710 | 1050 | 1050 | 1090 | 24-30 | 28-39 | 28-48 | AW40 |
| 1000 | 216 | 770 | 1160 | 1170 | 1210 | 28-30 | 28-42 | 28-56 | AW40 |
| 1200 | 254 | 890 | 1380 | 1390 | 1420 | 32-33 | 32-48 | 32-56 | AW40 |
