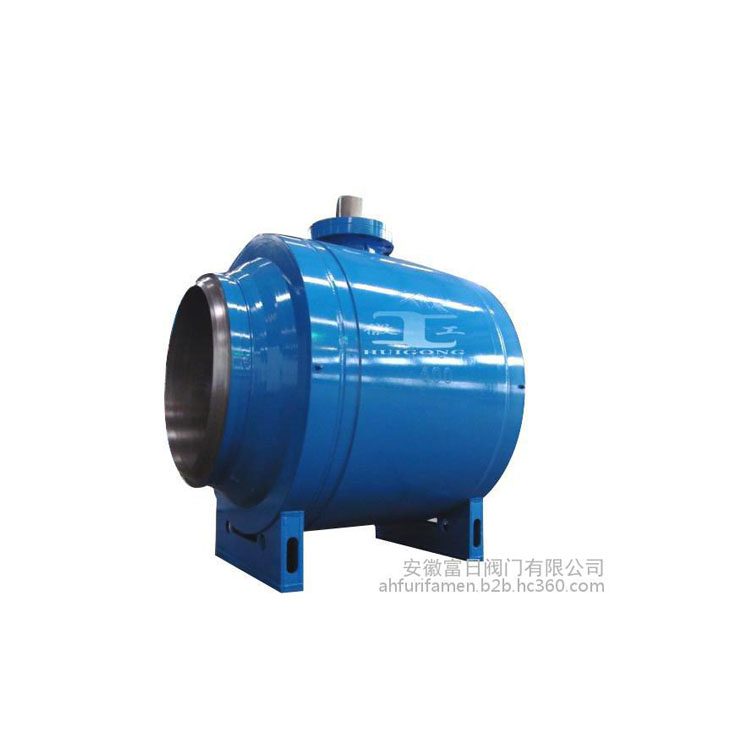

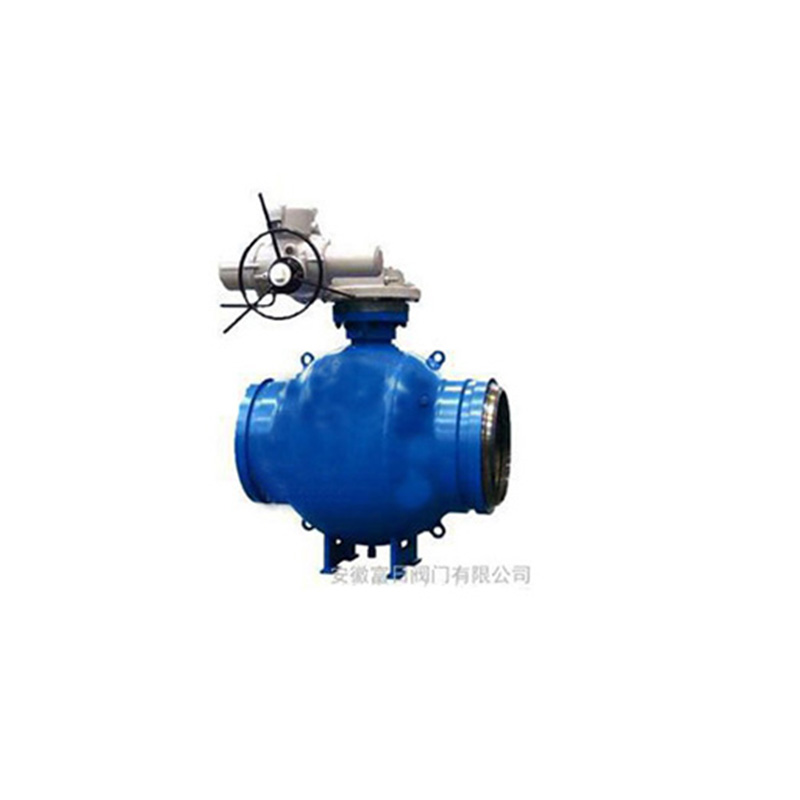

電動全焊接球閥主要用途：
全焊接球閥閥體是由鋼管焊接而成。球墊采用強化聚四氟乙烯。閥桿采用防爆設計。溫度范圍：-60-200℃。全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。
1、城市燃氣：燃氣輸出管道、主干線及各支線供應管道等。
2、集中供熱：大型供熱設備輸出管線、主干線、支線。
3、熱交換機：管道及各回路啟閉。
4、鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
5、Q61F一體式焊接球閥用于各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道.
電動全焊接球閥產品主要參數:
基本型號 | SW EXM(K)-Q47、Q347、Q647、Q747、Q847、Q947 | ||||
壓力等級范圍 | PN1.6～25.0MPa | Class150～600 | |||
通徑范圍 | DN50～1000mm | 2～40 | |||
| 手輪驅動 | PN1.6～4.0MPa | PN6.4～25.0MPa | Class150～300 | Class400～600 |
DN150～1000mm | DN50～800mm | 2～6 | 2～3 | ||
蝸輪蝸桿 | PN1.6～4.0MPa | PN6.4～25.0MPa | Class150～300 | Class400～600 | |
DN200～1000mm | DN100～1000mm | 8～40 | 8～40 | ||
氣動、液動 | PN1.6～25.0MPa | Class150～400 | Class600 | ||
DN50～1000mm | 1/2～8 | 2～28 | |||
電動 | PN1.6～25.0MPa | Class150～600 | Class600 | ||
DN150～1000mm | 6～40 | Class600 | |||
電動全焊接球閥產品采用標準：
設計依據 | GB | API | ASME | |
設計標準 | GB/T12237 | API 6D | ASME B16.34 | |
| 法蘭連接 | GB/T12221 | API 6D | ASME B16.10 |
對焊連接 | GB/T15188.1 | API 6D | ASME B16.10 | |
連接法蘭 | JB/T79、GB/T9113 | ASME B16.5、B16.47 | ASME B16.5、B16.47 | |
對焊端 | GB/T12224 | ASME B16.25 | ASME B16.25 | |
試驗和檢驗 | JB/T9092 | API 6D | API 598 | |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

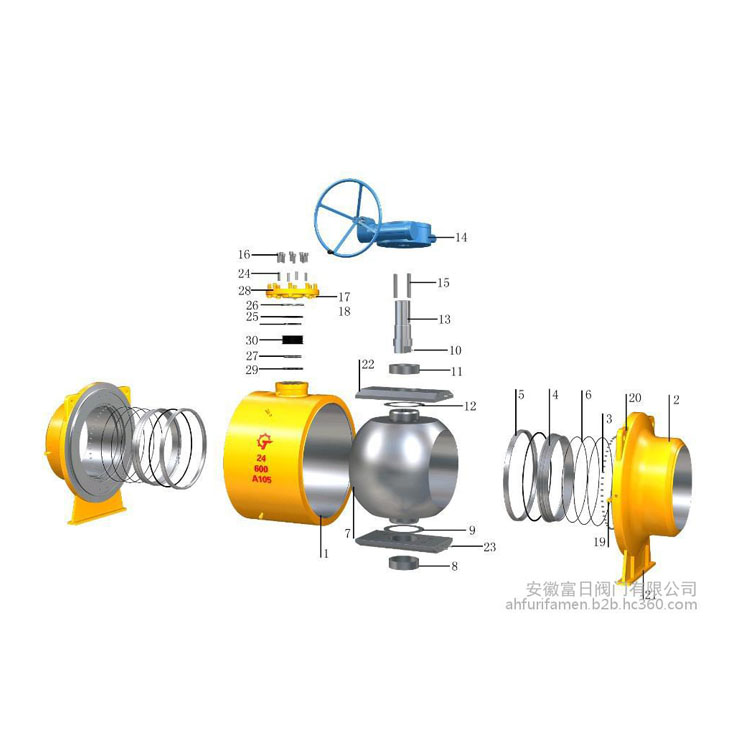

電動全焊接球閥主要零件材料：
序號 | 零件名稱 | 材料 | 序號 | 零件名稱 | 材料 | ||
ASTM | GB | ASTM | GB | ||||
1 | 接頭 | A105 | 25 | 15 | 球體＊ | A105+HCr | A105+HCr |
2 | 底蓋 | A105 | 25 | 16 | O形圈 | NBR-18 | NBR-18 |
3 | 彈簧 | AlSl9260 |
| 17 | 填料體 | A105 | 25 |
4 | 下閥桿＊＊ | A276-410 | 1Cr13 | 18 | 止推軸承 | PTFE+304 | PTFE+1Cr18Ni9 |
5 | 滑動軸承 | PTFE | PTFE | 19 | O形圈 | NBR-18 | NBR-18 |
6 | O形圈 | NBR-18 | NBR-18 | 20 | 鍵 | AISI C 1045 | 45 |
7 | 閥體 | A105 | 25 | 21 | 加長閥桿 | 碳鋼組焊件 | Q235組焊件 |
8 | 端蓋 | A105 | 25 | 22 | 支架 | 碳鋼組焊件 | Q235組焊件 |
9 | O形圈 | NBR-18 | NBR-18 | 23 | 鋼管 | A182-304 | 1Cr18Ni9 |
10 | 閥座 | A105 | 25 | 24 | 管座 | 碳鋼 | Q235A |
11 | 彈簧 | AISI 9260 | 60Si2Mn | 25 | 接頭 | A105 | 25 |
12 | 密封圈 | PTFE | PTFE | 26 | 注脂閥 | 組件 | 組件 |
13 | 閥桿＊＊ | A276-410 | 1Cr13 | 27 | 接頭 | 25 | 25 |
14 | 鍵 | AISI C 1045 | 45 | 28 | 球閥 | ||
電動全焊接球閥規格尺寸(N.m)
DN | 公稱壓力(MPa)(PN) | Class | 磅級(Lb) | |||||||
mm | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | in | 150 | 300 | 400 | 600 |
50 | 25 | 30 | 50 | 100 | 190 | 2 | 25 | 60 | 140 | 190 |
65 | 50 | 60 | 100 | 200 | 360 | 21/2 | 55 | 120 | 240 | 360 |
80 | 65 | 80 | 150 | 300 | 460 | 3 | 80 | 160 | 350 | 460 |
100 | 125 | 140 | 250 | 400 | 770 | 4 | 125 | 280 | 540 | 770 |
125 | 250 | 300 | 450 | 650 | 1050 | 5 | 250 | 600 | 740 | 1050 |
150 | 340 | 400 | 585 | 890 | 1980 | 6 | 400 | 950 | 1260 | 1980 |
200 | 485 | 680 | 996 | 1500 | 3280 | 8 | 700 | 1550 | 1910 | 3280 |
250 | 810 | 1140 | 1690 | 2560 | 5250 | 10 | 1100 | 2000 | 3250 | 5250 |
300 | 1310 | 1870 | 2800 | 4290 | 7200 | 12 | 1750 | 3300 | 5340 | 7200 |
350 | 1910 | 2740 | 4110 | 6320 | 9860 | 14 | 2600 | 5000 | 7500 | 9860 |
400 | 2860 | 4150 | 6300 | 9750 | 14500 | 16 | 3900 | 7500 | 10000 | 14500 |
450 | 4500 | 6500 | 8900 | 13500 | 19600 | 18 | 6200 | 11800 | 12400 | 19600 |
500 | 5860 | 7800 | 12000 | 18660 | 29000 | 20 | 7500 | 14400 | 18500 | 29000 |
600 | 8920 | 13210 | 20380 | 31820 | 42500 | 24 | 10500 | 19600 | 29500 | 42500 |
700 | 13320 | 19830 | 30670 | 48020 | 58000 | 28 | 14500 | 28200 | 40500 | 58000 |
800 | 24000 | 35420 | 55200 | 76830 | 82000 | 32 | 21000 | 29800 | 53000 | 62000 |
900 | 26000 | 38000 | 58000 | 88500 | 94000 | 36 | 28000 | 40000 | 51000 | 75000 |
1000 | 31000 | 41000 | 62000 | 92300 | 10500 | 40 | 35000 | 45000 | 71000 | 105000 |
Q961F浮動式電動全焊接球閥主要特點：
1、鋼管全焊接球閥選用優質無縫鋼管，全焊接形式，全自動焊接設備焊接，結構牢固，密封可靠，確保無泄漏，碳強化PTFE閥球密。
2、封確保4.0MPa范圍內的密封性,保證在-40℃-250℃范圍內安全使用。
3、鋼管全焊接球閥球密封中的碟形彈簧使閥球與閥球密封之間保持良好的密合性，并能及時補償閥球與閥球密封之間的磨損。
4、閥球與閥球密封性能良好，達到零泄漏的效果。
5、鋼管全焊接球閥適用介質：水、氣、油，是天然氣管網閥門的**選擇。
6、鋼管全焊接球閥連接形式：法蘭、焊接、螺紋、還可制作成長桿結構。
7、鋼管全焊接球閥設計獨特、結構新穎、重量輕便、性能良好、安全可靠。
