泄壓持壓閥結構特點和用途

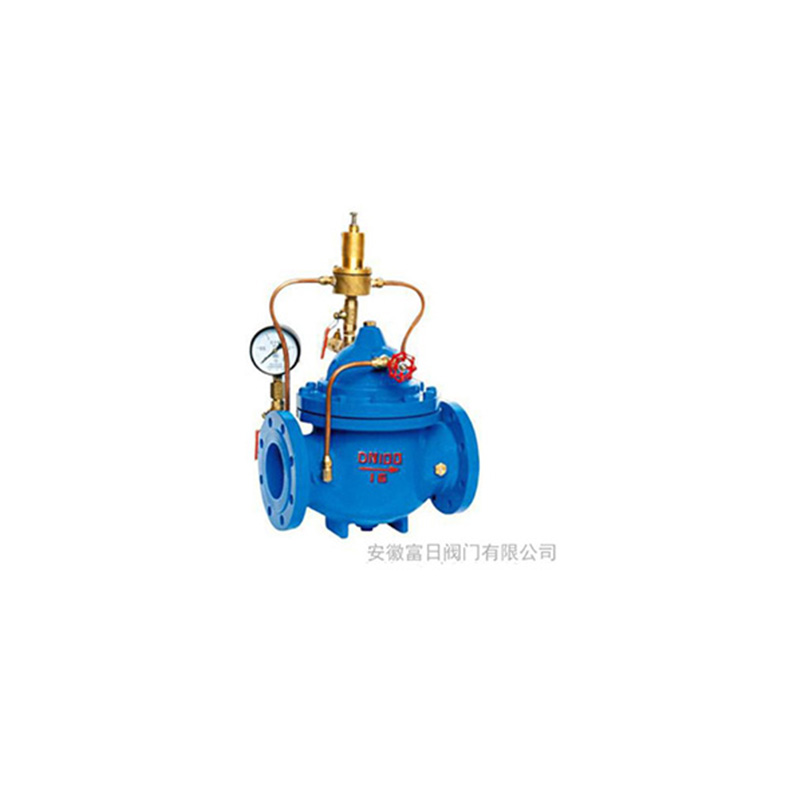

500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
ST500X泄壓/持壓閥工作原理
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
應用領域：·可用于高層大樓消防測試循環系統之泄壓用，以防止水壓過高造成系統危險。
持壓閥：可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區之壓力。
緊急開啟閥：裝于消防噴淋泵出水口處，當泵出水口處壓力上升至某一設定值以上時此閥立即開啟。
壓力等級：PNl10、PN16、PN25
隔膜式：φ50mm~φ150mm
ST500X泄壓/持壓閥技術參數：
1、公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa
2、殼體實驗壓力：P=1.5PN
3、密封試驗壓力：P=1.1PN
4、適用介質：水
5、介質溫度：0～80℃
ST500X泄壓/持壓閥主要外形尺寸
公稱通徑DN(mm) | 尺寸 | ||||
L | A1 | A | H1 | H | |
50 | 203 | 140 | 343 | 516 | 610 |
65 | 216 | 140 | 355 | 520 | 625 |
80 | 241 | 145 | 360 | 537 | 642 |
100 | 292 | 155 | 400 | 596 | 750 |
125 | 330 | 165 | 420 | 653 | 808 |
150 | 356 | 180 | 435 | 709 | 864 |
200 | 450 | 205 | 480 | 805 | 1135 |
250 | 500 | 225 | 530 | 855 | 1185 |
300 | 560 | 245 | 575 | 953 | 1325 |
350 | 620 | 275 | 620 | 990 | 1385 |
400 | 700 | 285 | 668 | 1030 | 1445 |
450 | 780 | 285 | 668 | 1030 | 1445 |
500 | 850 | 410 | 780 | 750 | 1110 |
600 | 980 | 456 | 888 | 850 | 1286 |
