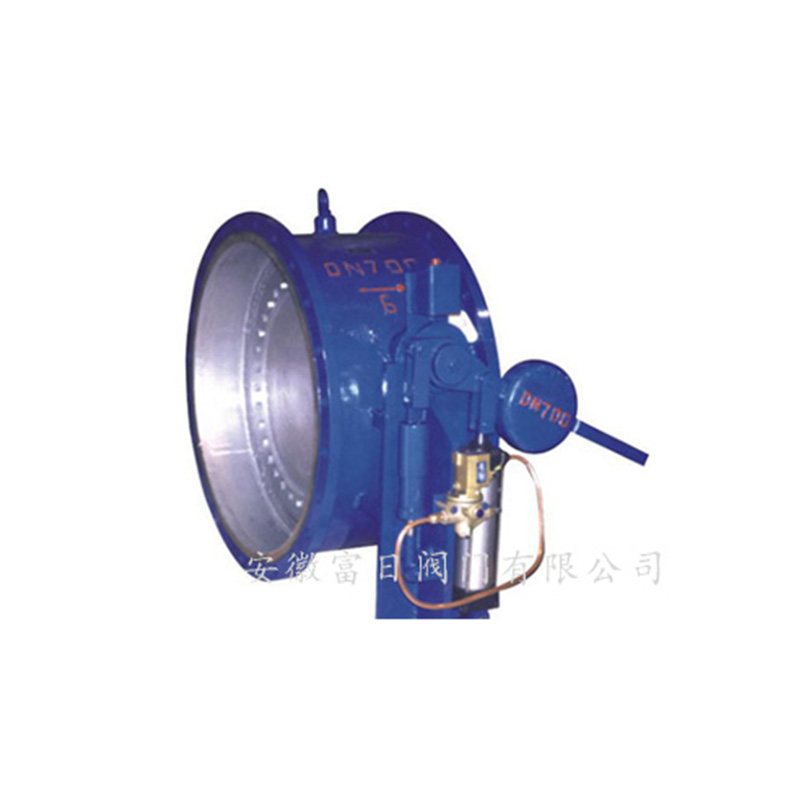

HD743H液動、HD647氣動助關止回閥
本止回閥是一種三偏心（大偏心）結構助關緩閉碟型止回閥。主要由閥體、閥瓣、汽缸電磁換向閥、阻尼油缸、重錘及支架組成。使用于工作溫度≦250℃瞬間溫度不得超過300℃，工作壓力不得操過1.0MPa的空氣、可燃性氣體、水等介質的管道。閥門的開啟主要由介質在閥前閥后的壓差實現，而閥門的關閉則依靠閥板自重及重錘的作用來自動關閉一段距離，有氣壓來完成*終的關閉。阻尼油缸起到緩沖、阻尼作用。由于采用三偏心碟型結構，閥板在啟閉的過程中縮短了相對摩擦?xí)r間，從而延長閥門的使用壽命和密封性能，而阻尼油缸可以減少關閉程中的沖擊，*壓*引起的震動，同時延長閥門的使用壽命。
設計與應用標準
1、設計與制造標準:GB/T12238-2008、CJ/T282-20082、
2、連接法蘭標準:GB/T9113- -2010. GB/T17241.6 -2008
3. 連接長度標準:GB/T12221-2005
4、閥門的檢驗與實驗標準:JB/T9092- -1999
主要連接尺寸
| DN | L | H | H1 | H2 |
| 400 | 310 | 650 | 325 | 630 |
| 450 | 330 | 650 | 350 | 660 |
| 500 | 350 | 650 | 385 | 670 |
| 600 | 390 | 650 | 440 | 740 |
| 700 | 430 | 800 | 495 | 825 |
| 800 | 470 | 1000 | 565 | 930 |
| 900 | 510 | 1000 | 610 | 980 |
| 1000 | 550 | 1000 | 660 | 1040 |
| 1100 | 590 | 1000 | 720 | 1080 |
| 1200 | 630 | 1120 | 760 | 1110 |
| 1400 | 710 | 1220 | 820 | 1200 |
| 1600 | 790 | 1420 | 905 | 1350 |
